2020九江二模选择题21

点击领取高中全科视频
极简物理辅导书籍上市!欢迎点击购买

如图所示含理想变压器的电路中,原线圈电路中有定值电阻R1,阻值为8Ro,副线圈电路中定值电阻R2和滑动变阻器串联,R2阻值和滑动变阻器的最大阻值均为Ro,原副线圈的匝数比为2:1,a、b端接正弦交流电,则在滑动变阻器滑片P向右移动至最右端的过程中(  ABD )

A、整个电路中消耗的总功率在增大。

B、副线圈电路中消耗的功率一直减小。

C、副线圈的输出电压不变。

D、R1两端电压与R2两端电压之比为4:1。


解析:设ab端的恒定电压为U,原线圈中的电流为I1,副线圈中的电流为I2。原线圈两端的电压U1=U-I1R1,副线圈两端的电压为U2=I2(R2+R’),又由U1/U2=2:1,I2=2I1。

联立得(U-I1R1)/2I1(R2+R’)=2,因为滑动变阻器R’减小,所以I1增大,I2增大,U1减小(C错误),U2减小。总功率P=UI1(增大),A正确。由原副线圈电流比为1:2,R1、R2电阻之比为8:1,电压之比为4:1(D正确)。

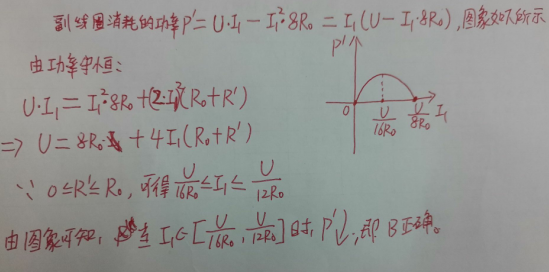

B项解析如下:
