游标卡尺是一种测量物体长度、内外径的工具,游标卡尺的读数是高中物理实验题常考的一类题型。

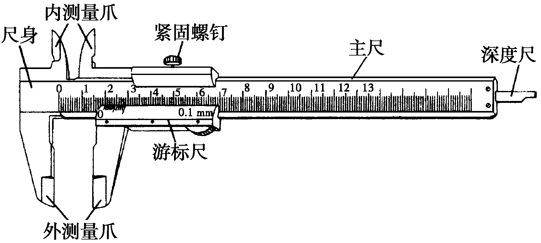

游标卡尺结构和原理如图

游标卡尺的读数原理

游标卡尺分三类,分别是10分度游标卡尺(精确度为0.1)、20分度游标卡尺(精确度为0.05)、50分度游标卡尺(精确度为0.02),不管哪种分度游标卡尺,读数都是由两部分构成——主尺和游标尺。最常见的一种读数方法是将主尺上的读数和游标尺上的读数相加,相加的结果就是游标卡尺的读数。游标卡尺的读数=主尺示数(整毫米数)+游标尺示数(对齐格数X精确度)。

游标卡尺的读数方法视频

游标卡尺的读数方法

1、10分度游标卡尺的读数方法。

(10分度游标卡尺,游标尺分成十等份,精确度为0.1)

游标卡尺主尺的最小分度是1mm,游标尺分成十等份,读数时先读取主尺最大毫米数,然后读游标尺:游标尺上的读数是看游标尺上的哪个刻度和主尺上的毫米数刻度对齐,再把游标尺对齐的那个刻度乘以0.1mm,就为游标尺上的读数;最终的读数等于主尺上的读数加上游标尺上的读数(要注意两者的单位要一样,把主尺上的读数化成毫米单位后再与游标尺相加)。

10分度游标卡尺的读数练习

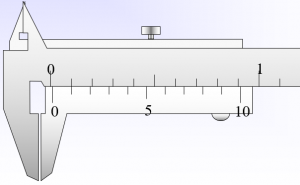

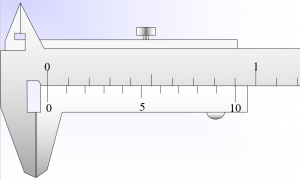

主尺读数为0,游标尺刻度1与主尺刻度对齐,所以游标尺读数为1×0.1mm,所以游标卡尺的读数为0+1×0.1mm=0.1mm

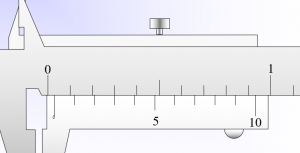

主尺读数为0,游标尺刻度3与主尺刻度对齐,所以游标尺读数为3×0.1mm,所以游标卡尺的读数为0+3×0.1mm=0.3mm

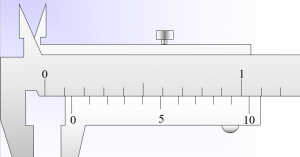

主尺读数为1mm,游标尺刻度4与主尺刻度对齐,所以游标尺读数为4×0.1mm,所以游标卡尺的读数为1+4×0.1mm=1.4mm

2、20分度游标卡尺的读数方法。

(20分度游标卡尺,游标尺分成20等份,精确度为0.05)

读数时先读取主尺最大毫米数,然后读游标尺:游标尺上的读数是看游标尺上的哪个刻度和主尺上的毫米数刻度对齐,再把游标尺对齐的那个刻度乘以0.05mm。

20分度游标卡尺的读数练习

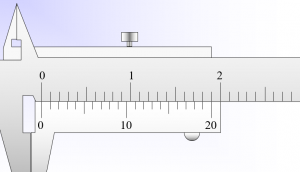

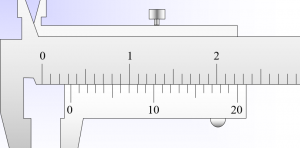

主尺读数为3mm,游标尺刻度6与主尺刻度对齐,所以游标尺读数为6×0.05mm,所以游标卡尺的读数为3mm+6×0.05mm=3.30mm

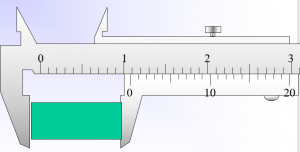

主尺读数为10mm,游标尺刻度16与主尺刻度对齐,所以游标尺读数为16×0.05mm,所以游标卡尺的读数为10mm+16×0.05mm=10.80mm

3、50分度游标卡尺的读数方法。

(50分度游标卡尺,游标尺分成50等份,精确度为0.02)

读数时先读取主尺最大毫米数,然后读游标尺:游标尺上的读数是看游标尺上的哪个刻度和主尺上的毫米数刻度对齐,再把游标尺对齐的那个刻度乘以0.02mm。

50分度游标卡尺的读数练习

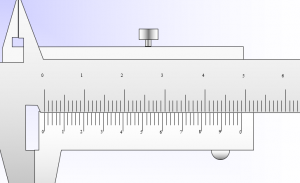

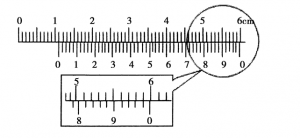

主尺读数为10mm,游标尺刻度47与主尺刻度对齐,所以游标尺读数为47×0.02mm,所以游标卡尺的读数为10mm+47×0.02mm=10.94mm

游标卡尺读数注意的方面

1、不论哪个分度的游标卡尺,都不需要估读。

2、如果是20分度的游标卡尺,读数的末尾一定是0或者5

3、如果是50分度的游标卡尺,读数的末尾一定是0或者偶数

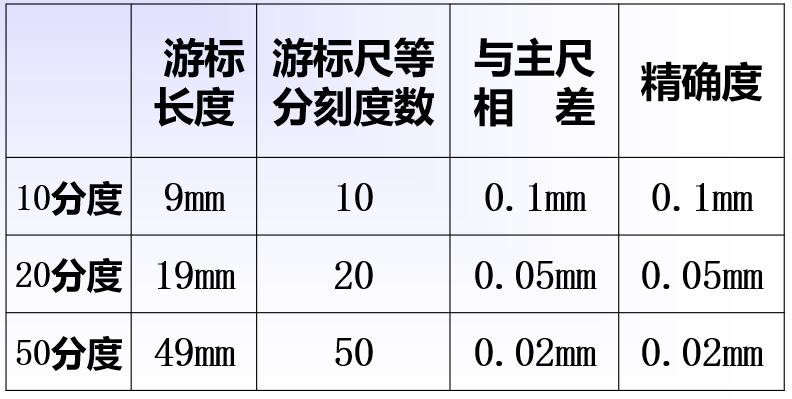

(三种分度游标卡尺对照表)
