一直以来我们所了解的电压表和电流表,好像它们之间没有什么关系,电压表就是电压表,电流表就是电流表,电压表是测量电压的,电流表是测量电流的,但是,现在我告诉你,其实电压表和电流表的内部构造基本是相同的,都是由一个表头和一个电阻构成,不一样的地方就是表头与电阻的构成关系不一样。


小量程的电流表(表头)

在电压表和电流表的结构中,都有一个小量程的电流表,也叫表头,表头中有线圈和指针,表头一般用G表示。

1、表头的工作原理:通过线圈在磁场力的作用下,带动指针偏转,并且指针偏转的角度与电流的大小成正比。

2、表头的参数:表头的内阻Rg,满偏电流Ig,当电流达到满偏时的电压叫做满偏电压Ug=IgRg。

电压表的改装

1、改装电路:电压表实质上是由表头和一个电阻R串联组成的电表。如下图虚线内为电压表的结构。

2、原理:设表头的内阻Rg,满偏电流Ig,满偏电压Ug,改装以后的量程为U。

由欧姆定律:Ug/Rg=U/(Rg+R)

可得:U=(R+Rg)Ug/Rg,可知改装后的U与Ug成正比,改装后的电压表上的刻度是均匀的。

电流表的改装

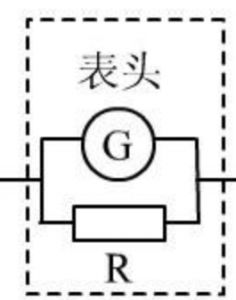

1、改装电路:电流表实质上是由表头和一个电阻R并联组成的电表。如下图虚线内为电流表的结构。

2、原理:设表头的内阻Rg,满偏电流Ig,满偏电压Ug,改装以后的量程为I。

由欧姆定律:IgRg=(I—Ig)R

可得:I=(R+Rg)Ig/R,可知改装后的I与Ig成正比,改装后的电流表上的刻度是均匀的。
