从这节课开始,同学们开始学习另外一种电流——交流电,交流电在我们生活中非常常见,作为一个现代人,你每天都离不开交流电,因为你生活用电基本上都是交流电


直流电流:方向不随时间变化的电流。(直流电用DC表示)

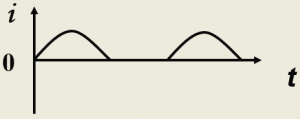

直流电

交流电流:大小和方向都随时间作周期性变化的电流。(交流电用AC表示)

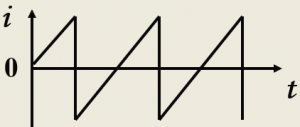

交流电

交变电流的产生

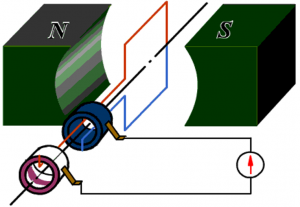

交变电流是如何产生的呢,我们的生活用电都是交流电,生活用电都是用发电机发出来的,发电机主体结构如下。

当线圈在磁场中旋转一周,会发现电流计指针左右摆动一次。

交变电流的产生条件:线圈在磁场中绕垂直于磁场的轴转动。

线圈在磁场中绕垂直于磁场的轴转动过程分析

1、当B⊥S时,Φ最大 ,ΔΦ/Δt=0,E=0,I=0。

我们把垂直磁场方向的平面叫做中性面。当线圈经过中性面时,Φ最大 ,但此时线圈中的感应电动势为零,如下图所示,线圈正处于中性面。

2、当B//S时,Φ=0 ,ΔΦ/Δt最大,E最大,I最大。

线圈平面与磁场平行时(垂直于中性面时,如下图),Φ为零,但线圈中的电动势最大。

总结:线圈经过中性面时,磁通量最大,线圈中磁通量的变化率为零,电动势为零;线圈经过垂直于中性面时,磁通量最小,线圈中磁通量的变化率最大,电动势最大;线圈经过中性面时,电流将改变方向,线圈转动一周,两次经过中性面,电流方向改变两次。

交变电流的变化规律
