位移与时间图像(x-t图像)

点击领取高中全科视频
高中物理辅导书《极简物理》上市!

刘叔物理公众号

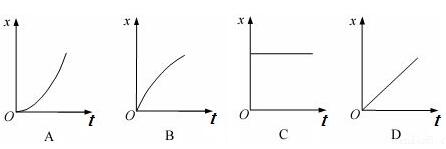

位移与时间图像是以横坐标为时间(t)、纵坐标为位移(x)建立的平面直角坐标系图像,如下图。

位移与时间图像(x-t图像)有如下几个特点:

1、意义:反应了直线运动的物体位移随时间变化的规律。

2、图像只能反应物体做直线运动。

3、图像上某点的斜率表示物体某时刻的速度。(斜率的大小表示速度的大小,斜率的正负表示速度的方向)

4、如果图像是一条倾斜的直线,表示物体做匀速直线运动(上图D),如果图像是平行于t轴的的直线,表示物体静止(上图C)。

5、图像在第一象限表示物体的位移方向与规定的正方向相同,第四象限表示位移的方向与规定的方向相反。

6、图像越“陡”,表示速率越大;图像越“平”,表示速率越小。
