在电流表和电压表有关的题型中,有一种题型是两个电流表或两个电压表串联并联,问两电表的读数和指针偏转情况,电表的表头是相同的,但量程不同,一大一小,这种类型的题目关键要知道电压表和电流表的构造原理,知道原理就很容易,下面分别具体说说两个电流表串联和并联以及两个电压表串联和并联的情况。


两个电流表串联或并联指针偏转和读数情况

1、两个电流表串联

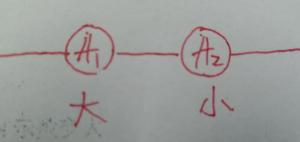

两个由相同表头构成的电流表串联在电路中,但两电流表量程不同,左边大右边小,如下图所示,问两电表的偏转情况如何?示数如何?

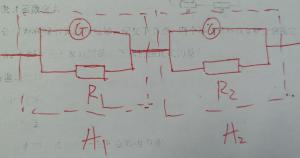

分析:首先要知道,电表的表头偏转角度大小是由通过表头的电流大小决定的,通过表头的电流越大,表头指针偏转角度就越大,根据电流表的组成结构,我们把电流表拆成表头和一个定值电阻并联来看,如下图所示。

(左边为大量程的电流表,右边为小量程的电流表)

通过电流表和电压表的改装这一节的学习我们已经知道,R1<R2,所以通过A1表头的电流要小于A2表头的电流,所以A1的指针偏转角度要小,A2的指针偏转角度要小,两电流表是串联关系,通过两者的电流相等,所以两者的示数是相同的。

A1的偏转角小于A2的偏转角。

两电表的示数相同。

2、两个电流表并联。

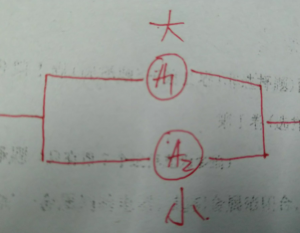

两个由相同表头构成的电流表并联在电路中,但两电流表量程不同,上端大下端小,如下图所示,问两电表的偏转情况如何?示数如何?

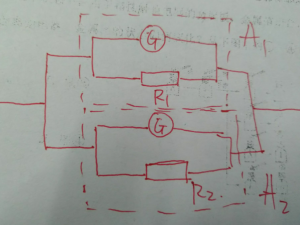

分析:同理,把两电流表拆开来看,如下图所示。

 很明显可以看成,两电流表的表头是并联关系,两端的电压相等,所以通过两电流表的表头电流相等,即两电流表的指针偏转角度相同,但由于两电流表的刻度不一样,所以示数不相同。

两个电压表串联或并联指针偏转和读数情况

1、两个电压表串联。

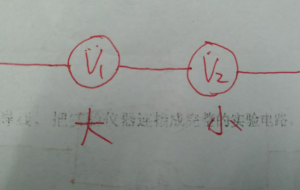

两个由相同表头构成的电压表串联在电路中,但两电压表量程不同,左边大右边小,如下图所示,问两电表的偏转情况如何?示数如何?

分析:同理,把两电压表拆开来看,如下图所示。

  很明显可以看成,通过两电压表的表头电流相等,即两电压表的指针偏转角度相同,但由于两电压表的刻度不一样,所以示数不相同。

2、两个电压表并联。

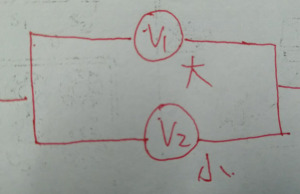

两个由相同表头构成的电压表并联在电路中,但两电压表量程不同,上端大下端小,如下图所示,问两电表的偏转情况如何?示数如何?

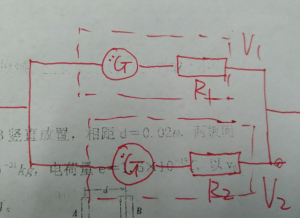

分析:同理,把两电压表拆开来看,如下图所示。

 由于V1是大量程的电压表,所以R1>R2,两电压表是并联关系,即通过V1表头的电流要小于通过V2表头的电流,所以,V1的指针偏转角要小于V2的指针偏转角,两电压表是并联关系,两者两端的电压相等,所以示数相同。
