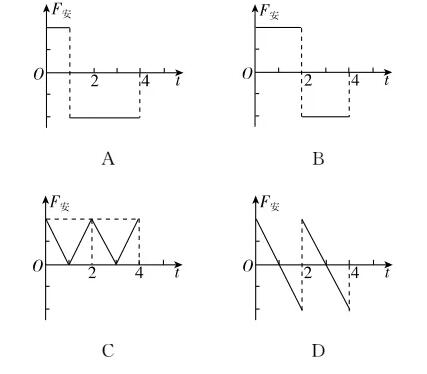

矩形导线框abcd放在匀强磁场中，在外力控制下处于静止状态，如图甲所示。磁感线方向与导线框所在平面垂直，磁感应强度B随时间变化的图像如图乙所 示。t=О时刻，磁感应强度的方向垂直导线框平面向里，在 0～4 s时间内，导线框ad边所受安培力随时间变化的图像 (规定以向左为安培力正方向)可能正确的是（ ）
答案：D
解析：0～1 s磁感应强度均匀减小，产生恒定电 流﹐根据F=BIL可知安培力F均匀减小，由于磁感应强度 减小,根据楞次定律可知﹐线框有扩张趋势,ad边所受安培 力水平向左,为正值;1～2s磁感应强度均匀增大,产生恒 定电流﹐根据F=BIL可知安培力F均匀增大,线框有收缩 趋势,ad边所受安培力水平向右﹐为负值﹐同理可分析2～ 4 s时的情况,D选项正确。
