2020全国一卷理综物理17题

刘叔新作—《高中物理手册》上市！！
高中物理辅导书《极简物理》上市！

刘叔物理网站有高中物理全部内容，欢迎分享给老师和同学们！！

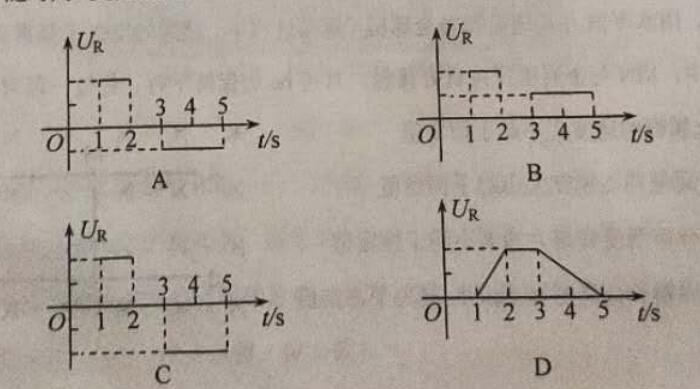

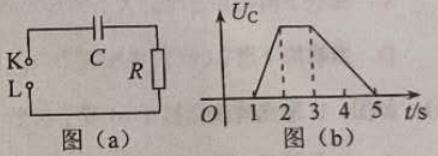

图(a)所示的电路中，K与L间接一 智能电源，用以控制电容器C两端的电压Uc。如果Uc随时间t的变化如图(b)所示，则下列描述电阻R两端电压UR随时间t变化的图像中，正确的是（  ）

---

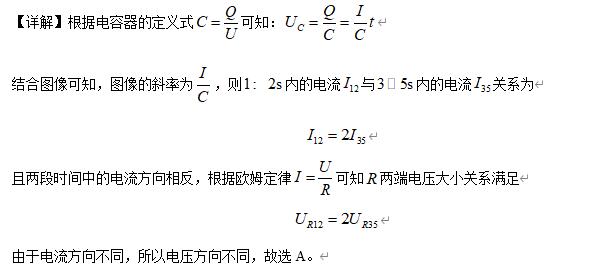

答案：A
