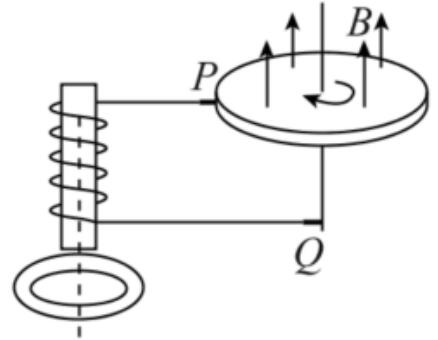

(多选)法拉第圆盘发电机的示意图如图所示。铜圆盘安装在竖直的铜轴上,两铜片P、Q分别与圆盘的边缘和铜轴接触,圆盘处于方向竖直向,上的匀强磁场中。用导线将P、Q与套在铁芯上面的线圈相连,线圈正下方有一个静止在绝缘桌面上的金属圆环,下列说法正确的是 (  )

A.圆盘按如图所示的方向转动时,P点的电势比Q点的电势低

B.圆盘按如图所示的方向匀速转动时,从上向下看,金属环中产生顺时针方向的电流

C.圆盘按如图所示的方向加速转动时,从上向下看,金属环中产生逆时针方向的电流

D.圆盘按如图所示的方向减速转动时,金属环对桌面的压力小于金属环的重力


答案:ACD

圆盘可以看做是无数导体棒组成,类似自行车的辐条,它们都在切割磁感线产生感应电动势,方向由右手定则可知由边缘流向中心,P点的 电势低于Q点的电势,A项正确;当圆盘匀速转动时,产生的电动势的大小是恒定不变的,线圈中的电流是恒定电流,穿过金属环的磁通量不变,故金属环中不产生感应电流,B项错误;当圆盘加速转动时, 产生的电动势逐渐增大,通过金属环的磁通量向下增加,根据楞次定律可知金属环中会产生逆时针方 向的感应电流,C项正确;当圆盘减速转动时,产生 的电动势逐渐减小,通过金属环的磁通量向下减少, 金属环中产生顺时针方向的感应电流,与线圈中的 电流同向此时金属环会受到线圈向上的力,金属环对桌面的压力小于金属环的重力,D项正确。
