物理兴趣小组的同学们从实验室中找到一 只小灯泡,上边标有额定电压为2.5 V,额定功率的.标值已模糊不清,他们想通过测绘灯丝伏安特性曲线的方法测定其额定功率,已知小灯泡正常工作时的灯丝电阻约为5 Ω,实验室中有以下一些器材可供选择:

电源E1(电动势为2.0 V,内阻为0.2Ω)

电源E2(电动势为3.0 V,内阻为0.02Ω)

电压表V(量程5 V,内阻为5 k0)

电流表A1(量程100 mA,内阻约2Ω)

电流表A2(量程0.6 A,内阻约0.3Ω)

滑动变阻器R(可调范围0~10Ω,允许通过的最大电流5A)

开关、导线若干

(1)实验要求电表读数从零开始变化,能完整描绘伏安特性曲线,实验中应该选用电源______ ,电流表 (填器材的符号)

(2)在满足(1)的情况下,在图甲虚线框中画出实验中所需的电路原理图。

(3)根据(2)中的实验电路图,用笔画线代替导线将图乙中实物图连接完整。

(4)该小组同学通过实验作出了灯丝的伏安特性曲线如图丙所示,则小灯泡的额定功率为_____W.

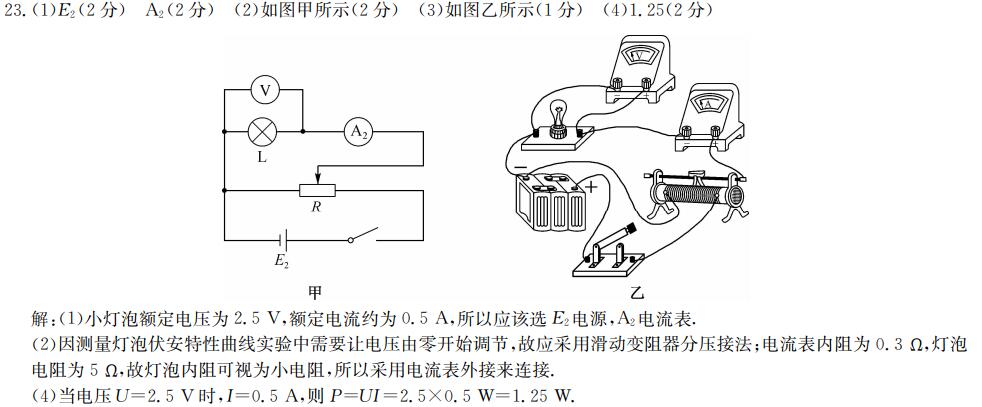

答案如下:
