2020九江二模实验题22

助力高考-秒杀二级结论-《高中物理手册》第三版上市！

---

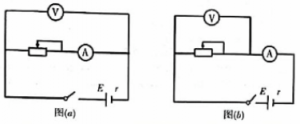

小明同学为了测量-节干电池的电动势和内阻，使用同一组仪器分别按图a和图b进行测量，用图a测量结果为电动势E=1.47V,内阻r=9. 80Ω。用图b测量结果为电动势E1=1.50V，内阻r2 =22. 00Ω。两次测量结果不同的原因是由于系统误差造成的，根据小明两次测量结果可得该干电池的电动势真实值E=   V，内阻真实值r =  Ω。(结果保留两位小数）

答案：E=1.50V  r =10.00Ω

解析：通过测定电池的电动势和内阻可知，图（a）为电流表的内接，E测<E真，r测<r真；图（b）为电流表的外接，E测=E真，r测>r真，即E=1.50V。

r 的计算过程如下
