电磁打点计时器

电磁打点计时器是打点计时器的一种,利用电流的磁效应在纸带上打出点迹的计时器。

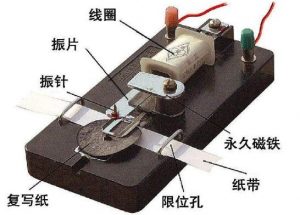

电磁打点计时器实物图

电磁打点计时器的工作原理

当计时器接在低压(4—6V)交流电下时,在线圈和永久磁铁的作用下,振片会上下周期性的振动起来,在振片上的振针也会随着振片周期性的上下振动,振针会打在复写纸上,从而使运动的纸带上打下一系列的点。

电磁打点计时器打点周期

当电源的频率是50Hz时,打点计时器每隔0.02s打一个点,也就是纸带上相邻两点的时间间隔为0.02s,即打点周期为0.02s。

如果电源的频率不是50Hz,那周期就不是0.02s,如果电源的频率为f时,那么计时器的周期T=1/f,即周期和频率为倒数关系。

电磁打点计时器与电火花打点计时器的区别

1、电磁打点计时器工作电压为交流低压(4~6V),电火花打点计时器工作电压为交流高压220.

2、两者打点方式不同,电磁打点计时器在纸带上打点方式为复写纸复印方式,电火花打点计时器在纸带上打点为高压放电方式。

3、电磁打点计时器计算物体运动的物理量时,相对电火花打点计时器误差较大。(电磁打点计时器会使纸带运动的阻力较大,电火花打点计时器较小)
