理想变压器常考的一类题目就是含理想变压器的动态电路分析,副线圈接一个电路(如下图),当电路中的电阻变化,问其他物理量怎么变,或者匝数比发生变化,其他物理量怎么变。

匝数比不变的情况理想变压器的动态电路分析

1、输入电压U1决定输出U2,因为根据,不论负载电阻R如何变化,U2也不变。

2、输出电流I2决定输入电流I1,当负载电阻R增大时,I2减小,则I1相应的会减小;当负载电阻R减小时,I2增大,则I1相应的会增大。

3、输出功率P2决定输入功率P1,因为理想变压器的输出功率等于输入功率,即P1=P2,在输入电压U1一定的情况下,当负载电阻R增大时,电流I2减小,则电压的输出功率P2=U1I1就减小,输入功率P1也相应减小;当负载电阻减小时,电流I2增大,则电压的输出功率P2=U1I1就增大,输入功率P1也相应增大。

负载电阻不变的情况理想变压器的动态电路分析

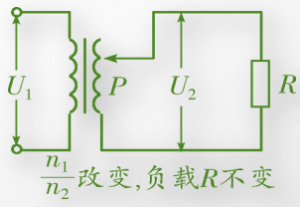

1、U1不变,n1/n2发生变化,故U2变化。

2、R不变,U2改变,故I2发生变化。

3、根据,P2发生变化,再根据P1=P2,故P1变化,P1=U1I1,U1不变,故I1发生变化。


列题:

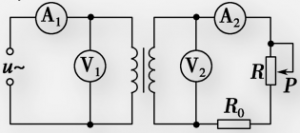

1、如图所示,理想变压器原线圈输入电压u=Umsin ωt,副线圈电路中Ro为定值电阻,R是滑动变阻器. V1和V2是理想交流电压表,示数分别用U1和U2表示; A1和A2是理想交流电流表,示数分别用I1和I2表示.下列说法正确的是( C )

A.I1和I2表示电流的瞬时值。
B.U1和U2表示电压的最大值。
C.滑片P向下滑动过程中,U2不变、I1变大。
D.滑片P向下滑动过程中,U2变小、I1变小。

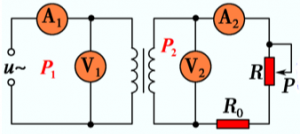

2、如图所示,理想变压器输入端PQ接稳定的交流电源,通过单刀双掷开关S可改变变压器原线圈匝数(图中电压表及电流表皆为理想电表),则下列说法中正确的是( D )

A. 当滑片c向b端移动时,变压器输入功率变大。
B. 当滑片c向a端移动时,电流表A1的示数将减小,电压表V的示数不变。
C. 当滑片c向b端移动时,电流表A2的示数将变大,电压表V的示数也变大。
D. 当滑片c不动,将开关S由1掷向2时,三个电表A1、A2、V的示数都变大。

高中物理知识点总结

2 comments

    1. 刚刚看了一下题目,因为原线圈两端的电压在改变。
      要注意:在这个题目中,原线圈两端的电压不是输入的电压,因为原线圈的电路中还有一个电阻。
