电感和电容对交变电流的影响

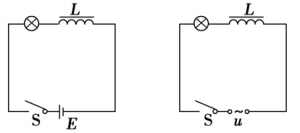

以下为两个实验电路图,唯一不同的是左边为直流电源,右边为交流电源,并且两电路中交流电流的有效值与直流电路的电流相等,当把开关闭合后,会看到如下现象:

直流电源电路灯泡要亮些,交流电源电路灯泡要暗些。

得出的结论:电感线圈对交变电流有阻碍作用。

线圈对交变电流阻碍作用强弱的因素:线圈的自感系数和交变电流频率。(自感系数越大和电流频率越高,阻碍作用就越强

扼流圈

扼流圈是电工技术和电子技术常用的电学原件,利用的原理是电感对交流的阻碍作用,如下图所示:

扼流圈分两类:低频扼流圈和高频扼流圈。

低频扼流圈:自感系数较大,通直流阻交流。

高频扼流圈:自感系数较小,通低频阻高频,通直流。

电容器对交变电流的阻碍作用

实验电路图如下所示:

实验现象:电路中串有电容器时,接通直流电源(左图),灯泡不亮;接通交流电源(右图),灯泡亮。

实验结论:交变电流能够通过电容器,直流不能通过电容器。

影响电容器对交变电流阻碍作用大小的因素:电容器的电容越大 ,交流的频率越高 ,阻碍作用越小。

电容器具有“隔直流、通交流 ”的作用。


例题:

1、如下图所示,两灯泡完全相同,两自感线圈(电阻不计)也完全相同,直流电源电压与交流电源电压的有效值相等,且与灯泡的额定电压相等,闭合开关S后 ( AD )

A.A比B亮
B.A比B暗
C.A、B亮度相同
D.实验表明电感对交变电流有阻碍作用

2、如下图所示,两灯泡完全相同,两电容器也完全相同,直流电源电压与交流电源电压有效值相等,且与灯泡的额定电压相等,闭合开关S后 ( BCD  )

A.A正常发光
B.直流电不能通过电容器
C.B灯发光表明交变电流能够通过电容器
D.交变电流通过电容器的实质是电容器
不断充电、放电,并不是真正流过电容器
