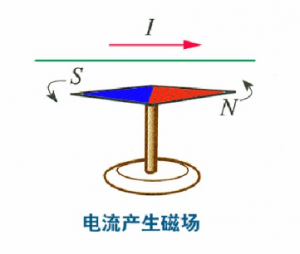

奥斯特发现了电流周围会产生磁场。

法拉第心系“磁生电”,并经过十年之久最终发现了“电磁感应现象”。

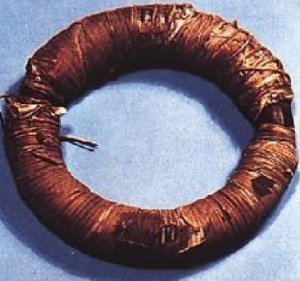

法拉第用过的线圈

那么“磁生电”的条件是什么呢?


探究感应电流的产生条件

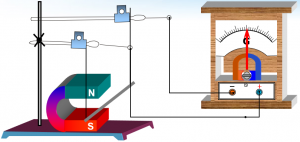

1、导体棒在磁场中是否产生感应电流。装置如下图

(1)当导体棒在U形磁铁内静止不动时,电流计不发生偏转,无感应电流产生。

(2)当导体棒平行于磁感线方向(上下移动)时,电流计不发生偏转,无感应电流产生。

(3)当导体棒垂直于磁感线方向(左右移动)时,电流计发生了偏转,有感应电流产生。

得出的结论:当闭合回路中有一部分做切割磁感线的运动时,回路中会产生感应电流。

2、磁铁在线圈中运动是否产生感应电流。装置如下图

(1)N极插入线圈的过程中,电流计发生偏转,产生了感应电流。

(2)N极停留在线圈中,电流计不发生偏转,无感应电流。

(3)S极插入线圈的过程中,电流计发生偏转,产生了感应电流。

(4)S极停留在线圈中,电流计不发生偏转,无感应电流。

得出的结论:只有磁铁相对线圈发生了运动,线圈中才会产生感应电流。

对以上两个实验的归纳总结:不论是导体在运动,还是磁场在运动,只要闭合回路中部分导体在做切割磁感线,就会产生感应电流。(即闭合回路中磁场和导体必须保持相对运动)

3、法拉第“电磁感应”实验模仿。装置如下图

(1)不移动滑动变阻器,电流计不发生偏转,无感应电流。

(2)向左移动滑动变阻器,电流计发生偏转,产生感应电流。

(3)向右移动滑动变阻器,电流计发生偏转,产生感应电流。

总结:穿过大线圈的磁感线发生变化时,闭合回路会产生电流。

产生感应电流的条件分析:



(切割类——B不变,S在变)

(变化类——S不变,B在变)

总结:B与S的乘积发生了改变——磁通量(Φ=BS)发生了改变

产生感应电流的条件:只要闭合回路中的磁通量发生改变,闭合回路中就会产生感应电流。


例题:

判断下面几种情况是否产生电流?

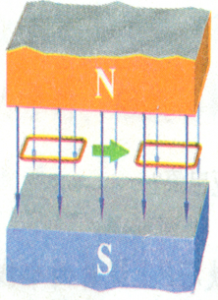

穿过闭合回路的磁通量没发生改变,无感应电流产生。

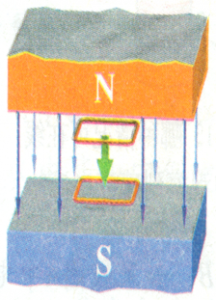

穿过闭合回路的磁通量没发生改变,无感应电流产生。

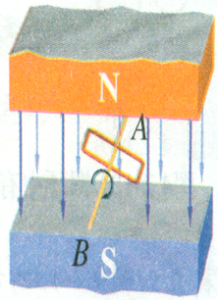

穿过闭合回路的磁通量发生了改变,会产生感应电流。

穿过闭合回路的磁通量发生了改变,会产生感应电流。

穿过闭合回路的磁通量发生了改变,会产生感应电流。
