磁感线

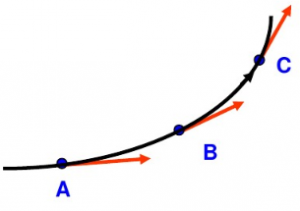

1、定义:磁感线是在磁场中画出一些有方向的曲线,是曲线上每一点的切线方向都和该点的磁感应强度方向一致。

2、磁感线的特点:

(1)磁感线是人为设定的,假想的,实际是不存在的。

(2)磁感线是闭合的曲线。(在磁体的外部:磁感线从N出发,回到S极;在磁体的内部:磁感线从S出发,回到N极)

(3)磁感线不能相交。

(4)磁感线的疏密程度表示磁感应强度的大小,磁感线某点的切线方向即为该点的磁感应强度方向。

常见的几种磁感线分布情况



条形磁铁磁场分布

蹄形磁铁磁场分布

同性N极磁感线分布情况

异性极磁感线分布情况

注意:磁感线是封闭曲线。在磁体外部,磁感线从N出发,闭合于S极;在磁体内部,磁感线从S出发,闭合于N极;

除了磁铁会产生磁场,还有如通电直线、通电环线、通电螺旋管也会产生磁场,那它们的磁感线是怎样分布的呢?下面我们介绍一个定则来判断。

安培定则

1、通电直导线产生的磁场分布判断方法

安培定则:拿出右手,握住导线,伸直大拇指,让大拇指的方向与电流方向一致,此时四指所指的方向即为环形磁场的方向。

安培定则

通电直导线的磁场分布情况

侧视图



俯视图

Χ表示磁场(电流)方向向里,•表示磁场(电流)方向向外。

2、通电环形导线产生的磁场分布判断方法

安培定则:拿出右手,让右手弯曲的方向与环形电流的方向一致,伸直的大拇指方向即为磁场的方向。

安培定则

环形电流磁场分布情况

3、通电螺旋管产生的磁场分布判断方法

安培定则(右手螺旋定则):伸出右手,右手握住螺旋管,让四指弯曲的方向为螺旋管的电流方向,伸直的大拇指所指的一端即为螺旋管的N极,另一端为螺旋管的S极。

右手螺旋定则

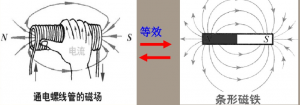

螺旋管和条形磁铁产生的磁场等效

安培分子电流假说

分子电流假说:在分子、原子等微粒内部,存在着环形电流——分子电流,分子电流使每个微粒成为微小的磁体,微粒的两侧相当于两个磁极。如下图所示

(分子电流假说,微粒两侧的磁极)

安培分子电流假说对一些磁现象的解释

没被磁化的铁棒

磁化的铁棒

安培分子电流假说的意义:

(1)成功的解释了磁化现象和消磁现象。

(2)揭示了电和磁的本质:都是由电荷的运动产生的。

匀强磁场

磁通量
