高中物理之闭合电路的动态电路分析

点击领取高中全科视频
极简物理辅导书籍上市!欢迎点击购买

闭合电路的动态电路分析是高中物理电学常考的一类题目,总的来说题目难度不大,因为做这类题目具有固定的步骤,按照步骤来,基本上都可以正确做出来。


闭合电路的动态电路分析基本原则

1、“先总后分”,即先判断电路中总电阻和总电流如何变化。

2、“先干后支”,即先分析干路分别,然后在分析支路部分。

3、“先定后变”,先分析定值电阻所在的支路,在分析变值电阻所在的支路。

闭合电路的动态电路分析一般步骤

第一:通过电路中某一电阻变化,判断电路中总电阻和总电流如何变化。(某一电阻增大,总电阻一定增大;某一电阻减小,总电阻一定减小)

第二:然后判断电路中内电压和路端电压如何判断。(如果总电流增大,那么内电压增大,路段电压减小;如果总电流减小,那么内电压减小,路段电压增大)

第三:最后判断外电路中某一支路上的电流和电压如何变化。(先分析定值电阻所在的支路,再分析变值电阻所在的支路。)

闭合电路的动态电路分析例题

1、如下图所示,当滑动变阻器触头P向左滑动时,电路中电表的示数如何变化?

分析:滑动变阻器触头P向左滑动,电路总电阻减小,总电流增大,路端电压减小,内电压增大,L2两端的电压增大,电压表V2测量了L2两端的电压,V2示数增大,L3两端的电压减小,V1示数减小,通过L3的电流减小,通过L1的电流增大,L1两端的电压增大。

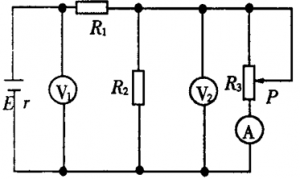

2、如下图所示,当滑动变阻器触头P向上滑动时,电路中电表的示数如何变化?

分析:滑动变阻器触头P向上滑动时,总电阻增大,总电流减小,路端电压增大,内电压减小,V1示数增大,R2两端的电压增大,V2示数增大,通过R2的电流增大,通过R3的电流减小,电流表示数减小。
